50MHzクリスタルコンバータ
１５年位前に製作した7360を使ったクリスタルコンバータです．
親機にはトリオのTS-820Vを使っていました．50MHzのハムバンドを14MHzへ変換します．
RF増幅にはTVチューナに使われていた3極管6HA5を使用して低ノイズとハイゲインを実現しています．
3極管なのでLによる中和を行って，動作を安定させています．ミクサは7360を使い低ノイズ，
高ダイナミックレンジを実現しました．数値上はコスミックノイズより低いノイズレベルになります．
またダイナミックレンジも当時使っていたトリオのTS-600より格段に高く，近接局が出現しても
ブロックされることはまれでした．私が7360の性能に引かれてしまった，記念すべきコンバータです．
この回路はＣＱ出版から出ていた，「アマチュアのＶ・ＵＨＦ技術」に載っていた回路をもとに
若干回路を変更しました．

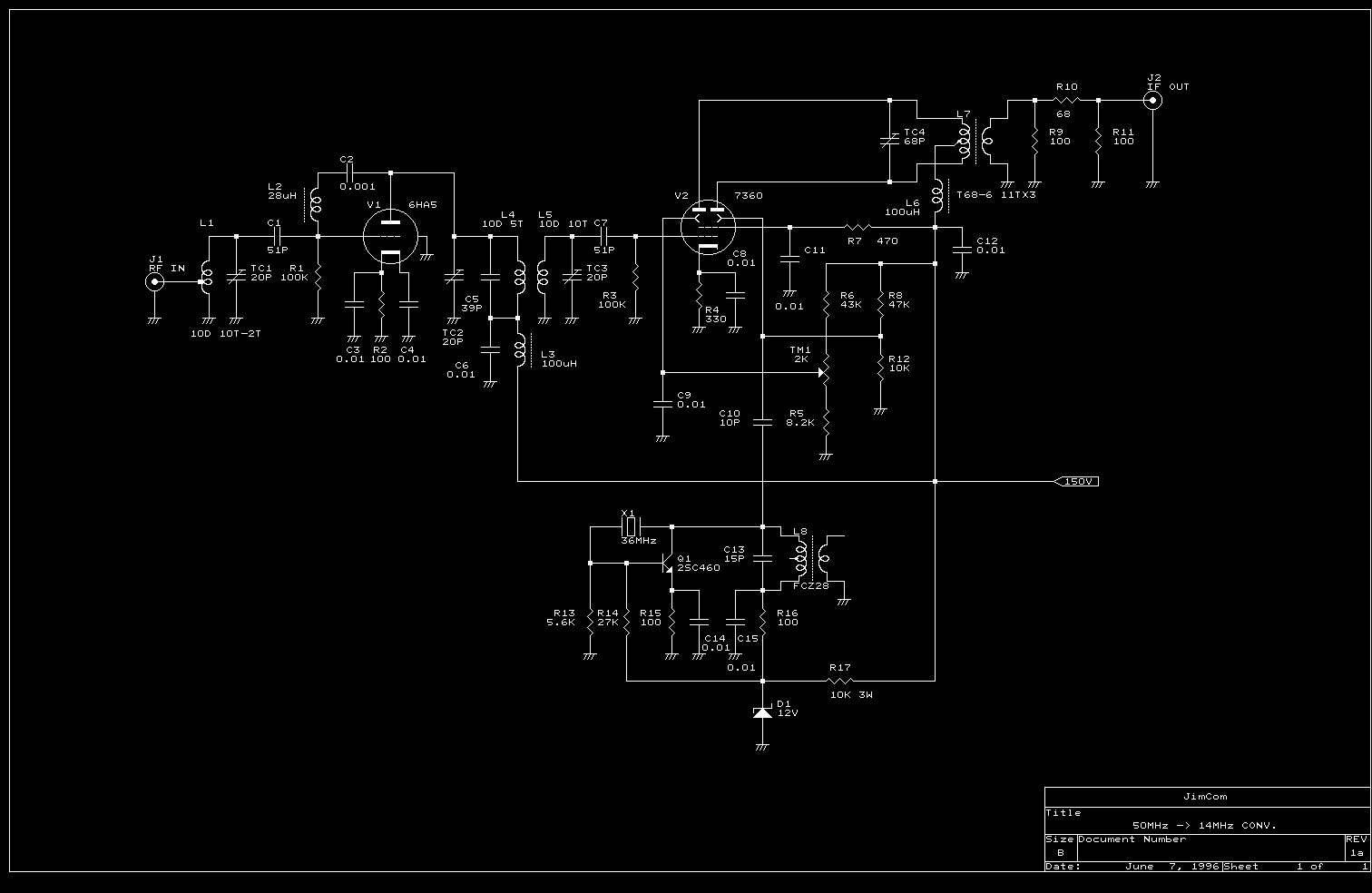

7360クリスタルコンバータの回路図(19KByte)
