RF付2球AMラジオ

高一コイルやシャーシーをもらったので,寝室で聴くラジオを作ってみました. ゲルマラジオに高周波,低周波増幅をつけた回路になってます. 再生をかけてもよかったのですが,好みでこのような構成にしました.

帯域が広いので,音質はスーパーラジオと比較になりません. ただ,隣接局があるとビートが聞えます.夜間は特に気になるので 9KHzのノッチフィルターをつけてみました.夜間受信には威力を発揮します.

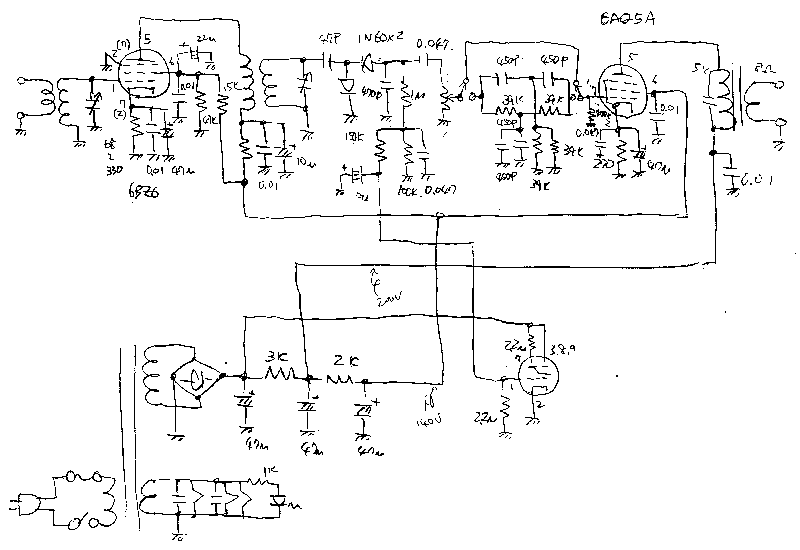

RF付2球AMラジオの回路図(手書き)
