ダブルスーパー受信機 R7360

現在設計中の受信機です. Squires - Sanders, Inc. SS-1RとCollins 75S-3Cを参考に設計中です. VFO820を使うので,周波数構成はTrio JR-310を参考にしました. このVFOは周波数が直読できるので完成後は十分に実用耐えられると思います. R390A用のMFを使うので,第2IFは455KHzになります.

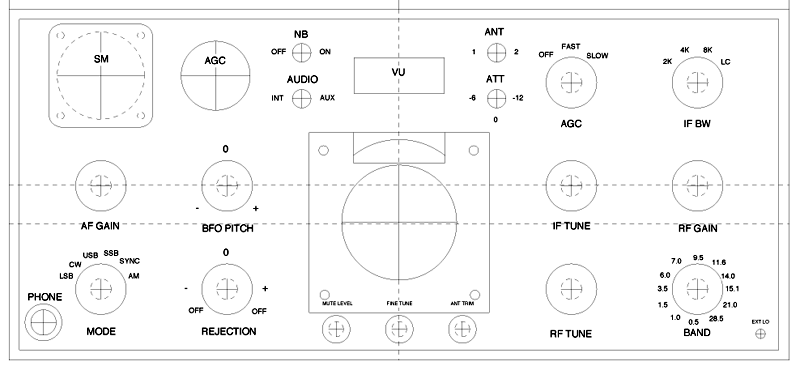

ブ ロ ッ ク 図 ( 455KHz )  R F - MIX -T- MIX - M F - NOTCH - I F -T- I F -T- AGC - DAGC ???? 7360 7360 2K 12AX7 6HR6 6BA6 6AV6 1N34A | | 4K | OSC VFO 8K SMeter EYE DET - QAGC - AF - AF 12AT7 VFO820 12AT7 EM71 6AL5 12AU7 6AU6 6AQ5 (5.5-5.0MHz) 6RE13 7360 | BFO 6BA6 受信周波数 500K - 30MHz 受信帯域 2K, 4K, 8K, LC 受信モード AM, SSB, CW R7360 RF回路図(暫定版) R7360 IF回路図(暫定版) フロントパネルレイアウト(暫定版)

予備実験  セオリーどおり低周波段から実験してきます.  すでに 7360 - 12AU7 - 6AU6 - 6AQ5までの回路を試作しました.       |      6BA6  IF部分はシングルスーパー受信機で製作済なので,現在NOTCH部分を吟味しているところです. 参 考 文 献  Squires - Sanders, Inc. SS-1R Amateur Band Receiver Instruction Manual 通信型受信機の解説と実際 JA1FG CQ出版  新しいハム用受信機へのアプローチ1-7 無線と実験1968  受信機設計講座 1-23 ラジオ技術1965-66  SSBハンドブック CQ出版 ハムジャーナル #7, #64, 他 CQ出版 回路図R390A, 75S-3C, JR310, TS511S, JA3MF's RX (CQ HamRadio 74-9), JR1TTQ's RX (CQ HamRadio 74-12), ARRL HBR  など多数.  文献を快く提供していただいた皆さんにお礼を申し上げます. 連絡先: jimcom123@hotmail.com JimCom COPYRIGHT 1996-2001 JimCom このサイト内の画像・図面等の情報を無断で使用する事を禁じます.
