5722 Noise Figure Meter
シルバニアの５７２２を使ったＮＦメーターを作ってみました．
この球はプレート電流から雑音指数がはじき出せる便利な
標準雑音発生２極管です．
プレート電流を一定にするために，プレート電圧は定電圧放電管で
安定化し，ヒーターはＭｏｓＦＥＴを利用した定電流回路を使用して
ヒーターでの変動を少なくしてあります．
実際の測定では，別に製作したＲＭＳ計と一緒に使用します．

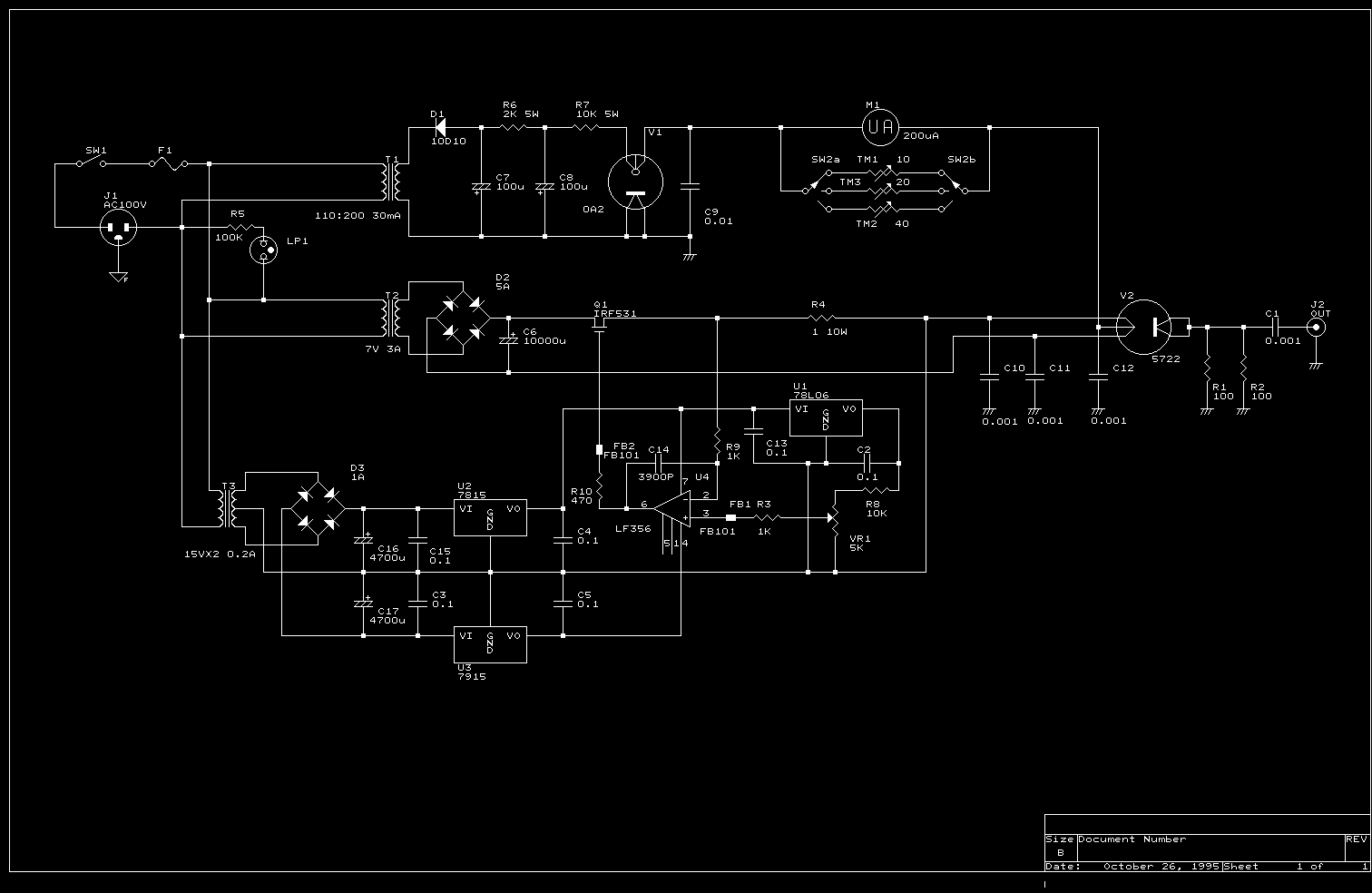

５７２２ＮＦメータ回路図 (20KByte)
