AD9850を使ったR4C用局発
アナログデバイスのAD9850を使ったDDSの実験です．
このチップはクロックが125MHzまで使用でき，無線機等の局発として使用できそうです．
コントロール用CPUはPIC16F84を，ロータリーエンコーダとLCDは秋月電子で入手しました．
QEX July 97にあった記事をもとにしました．

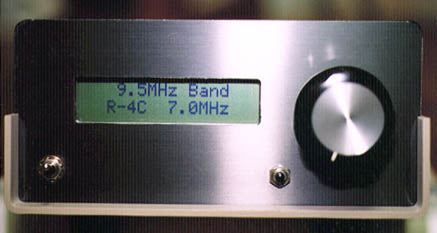

正面から，LCDにはバンド情報とR4CでのバンドSW位置の情報を表示．
内部写真

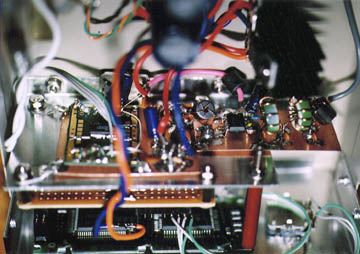

内部写真 高周波部分を拡大．

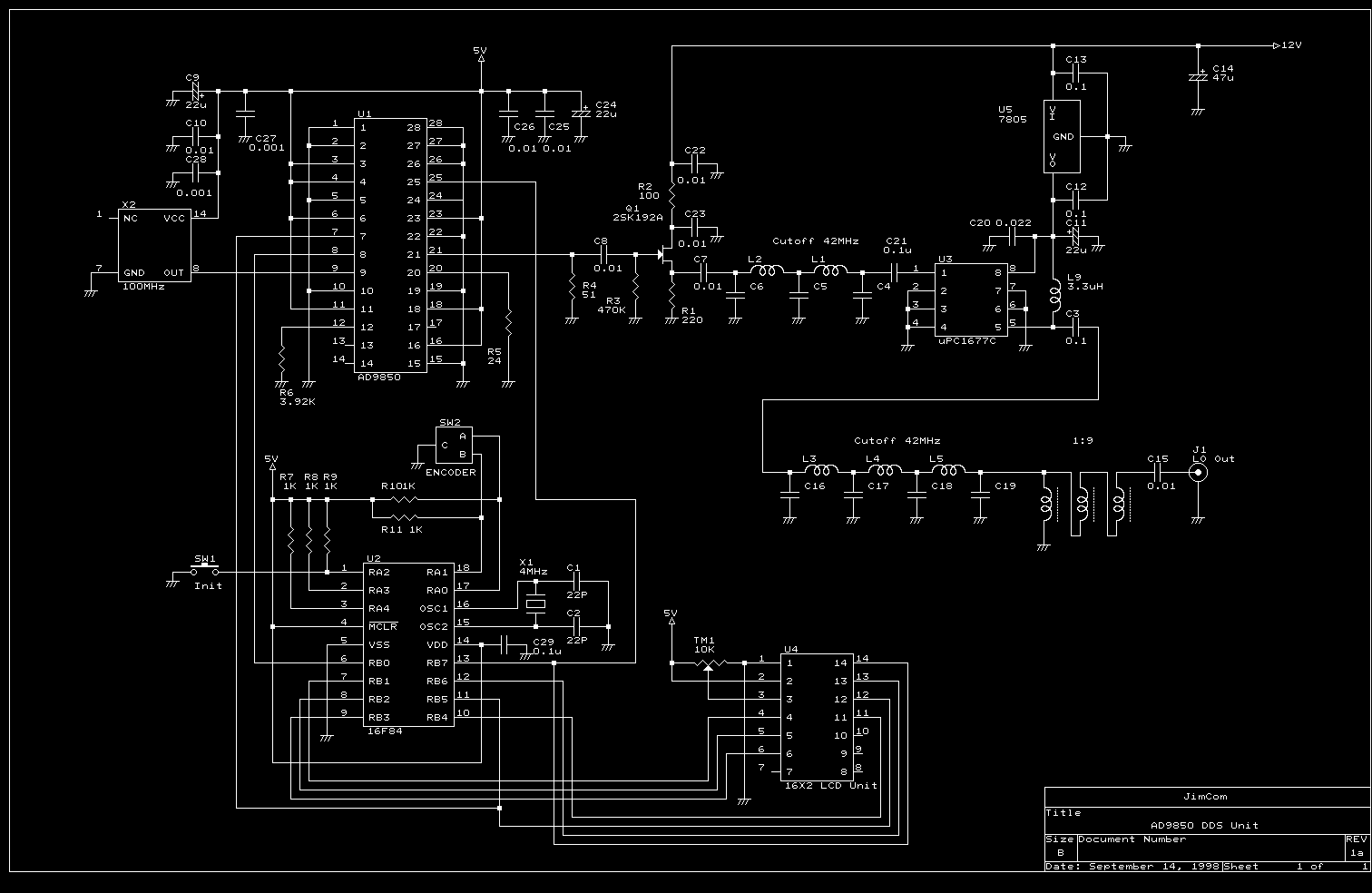

DDS回路図 (28KByte)
DDSコントロールソフト （LHA圧縮ファイル）
